Конструкторская документация на изделия фонда: сборочные чертежи, спецификации и деталировка. Выложено как есть, со всеми пометками на полях. Берите и повторяйте своими руками — за тем и рассекречивал.
Бутылкорез Егорова
Приспособление для роспуска пластиковой бутылки на ленту. Комплект: сборочный чертёж, спецификация и деталировка.
развернуть

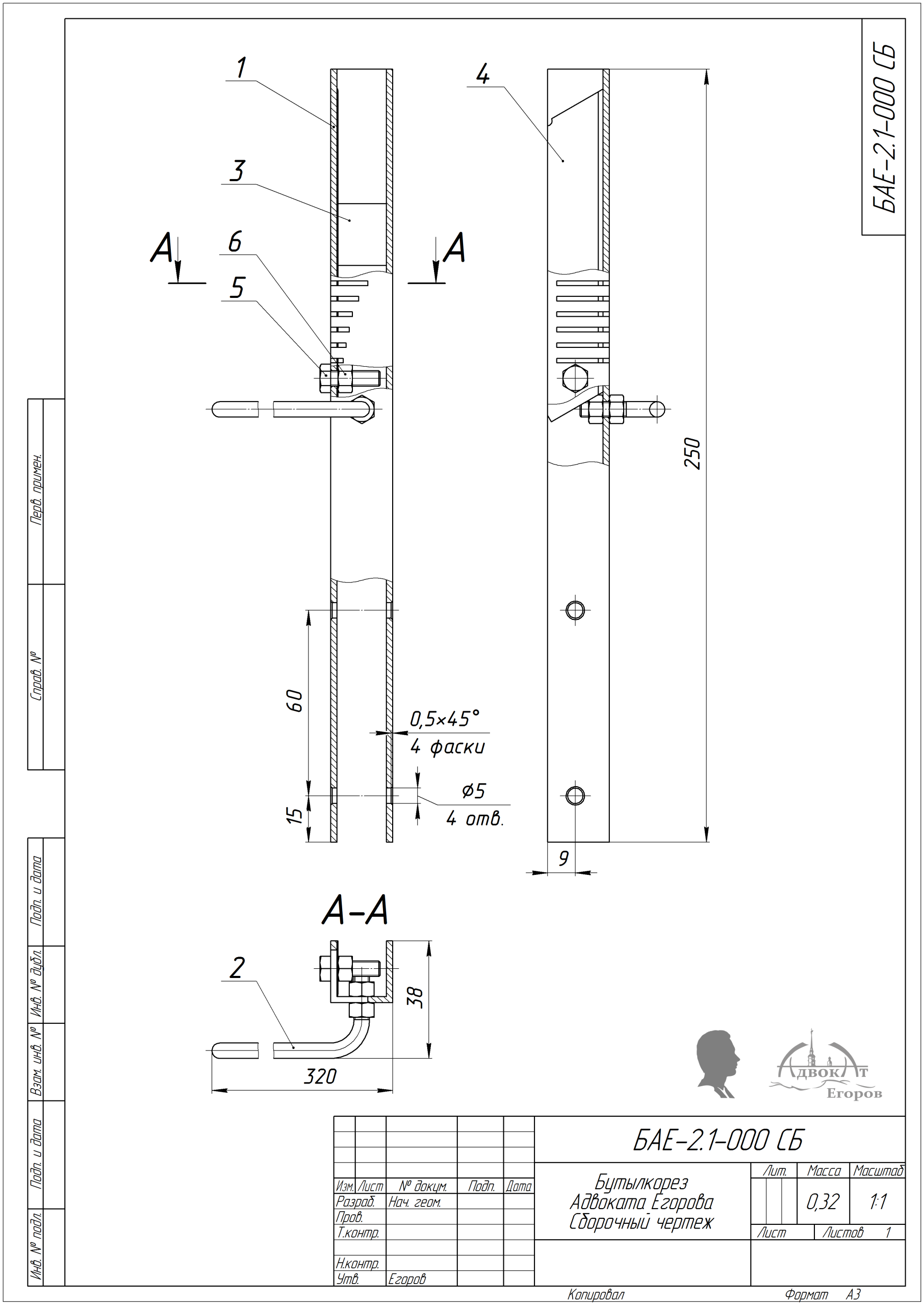

Сборочный чертёж
развернуть

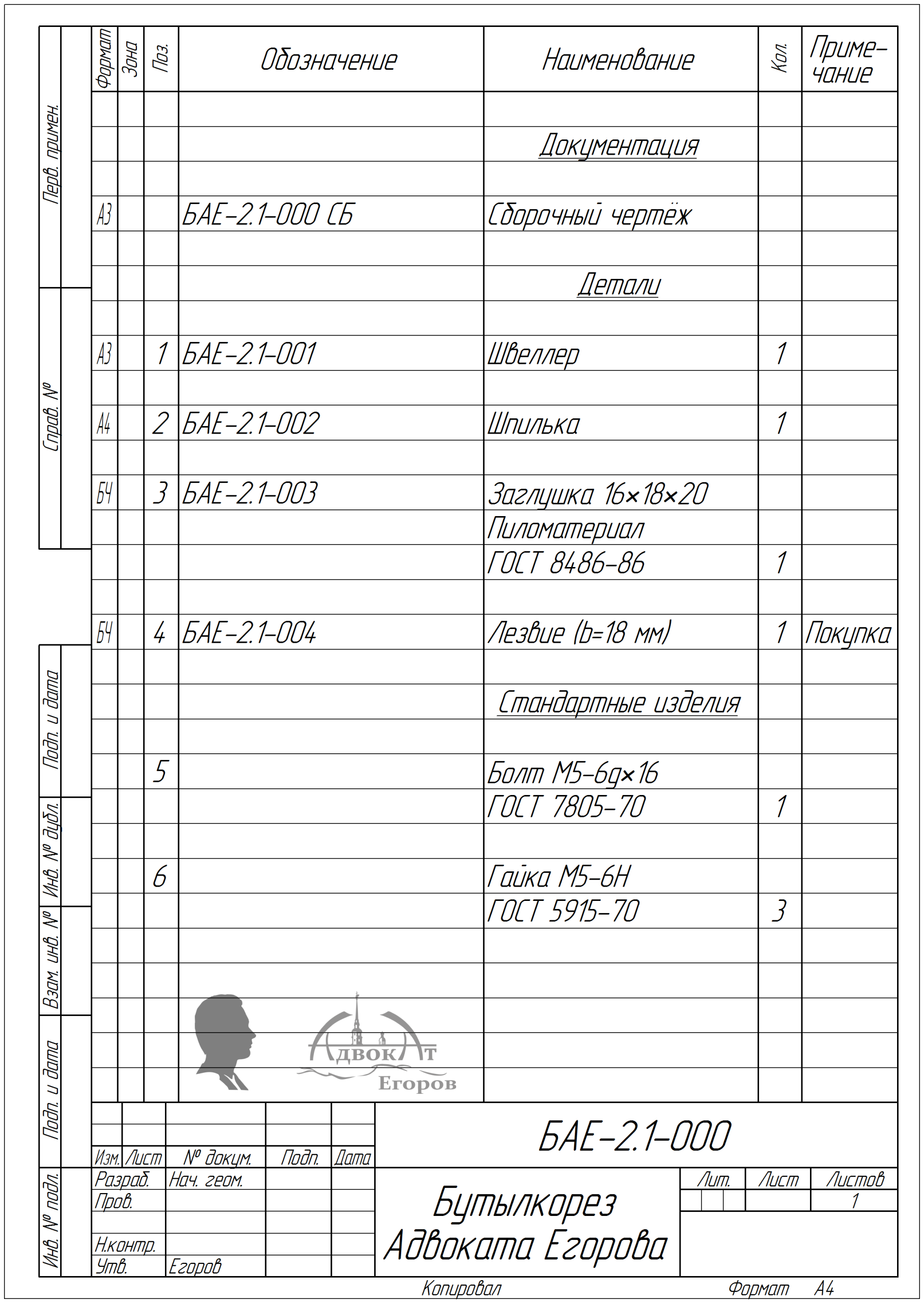

Спецификация
развернуть

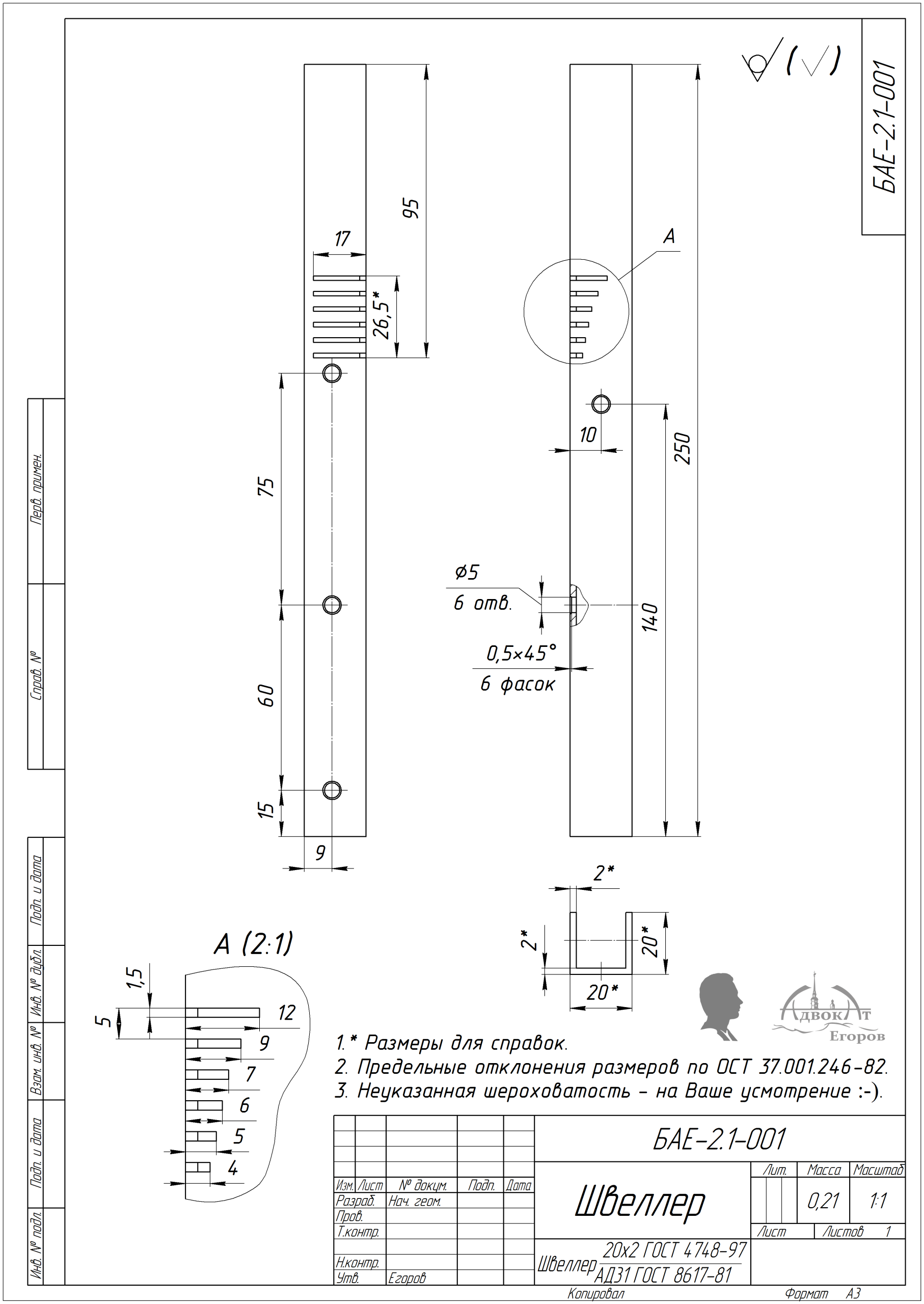

Швеллер
развернуть

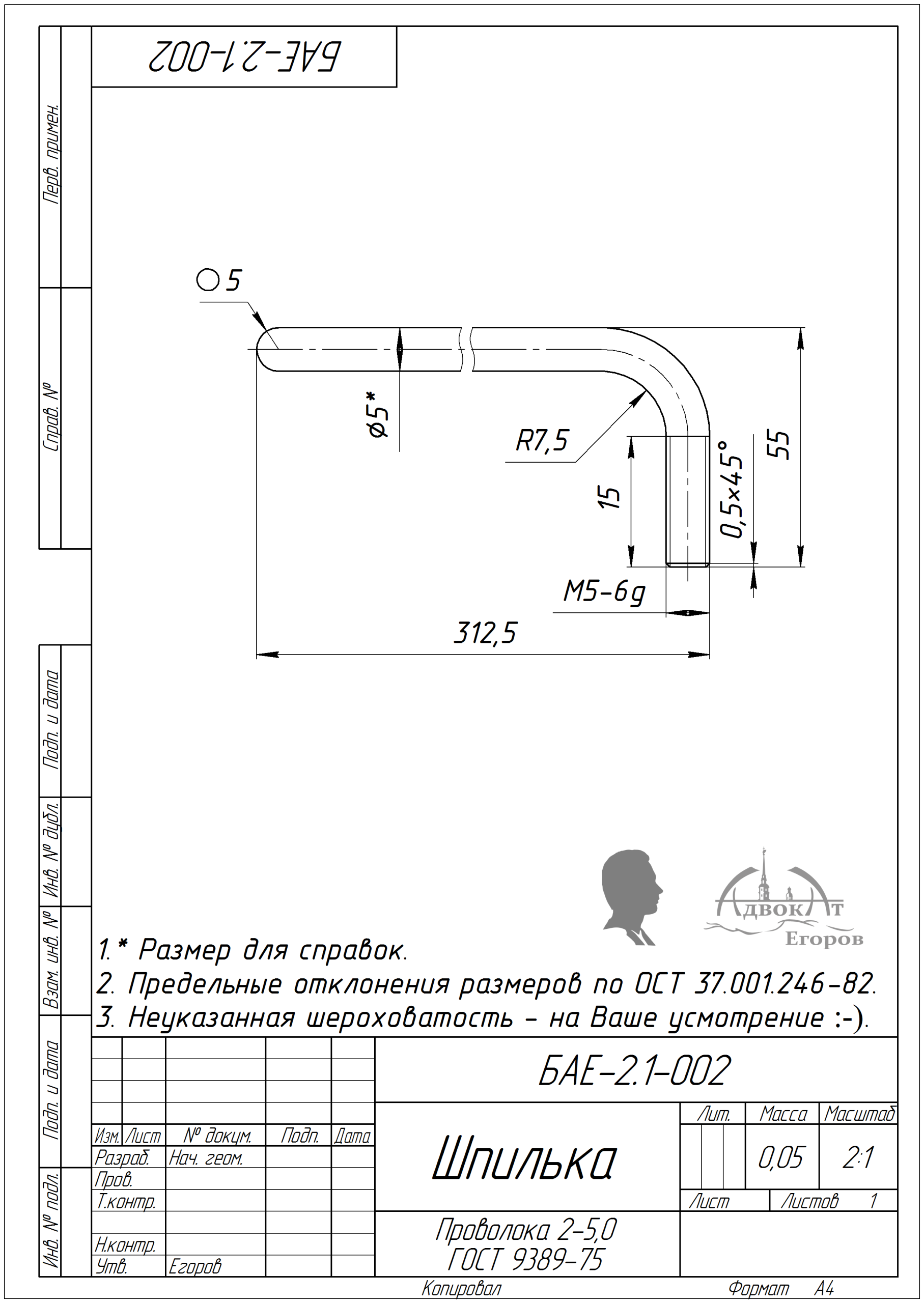

Шпилька
Блочный узел с прикладом
Деталировка приклада, блока, блочного узла и направляющей.
развернуть

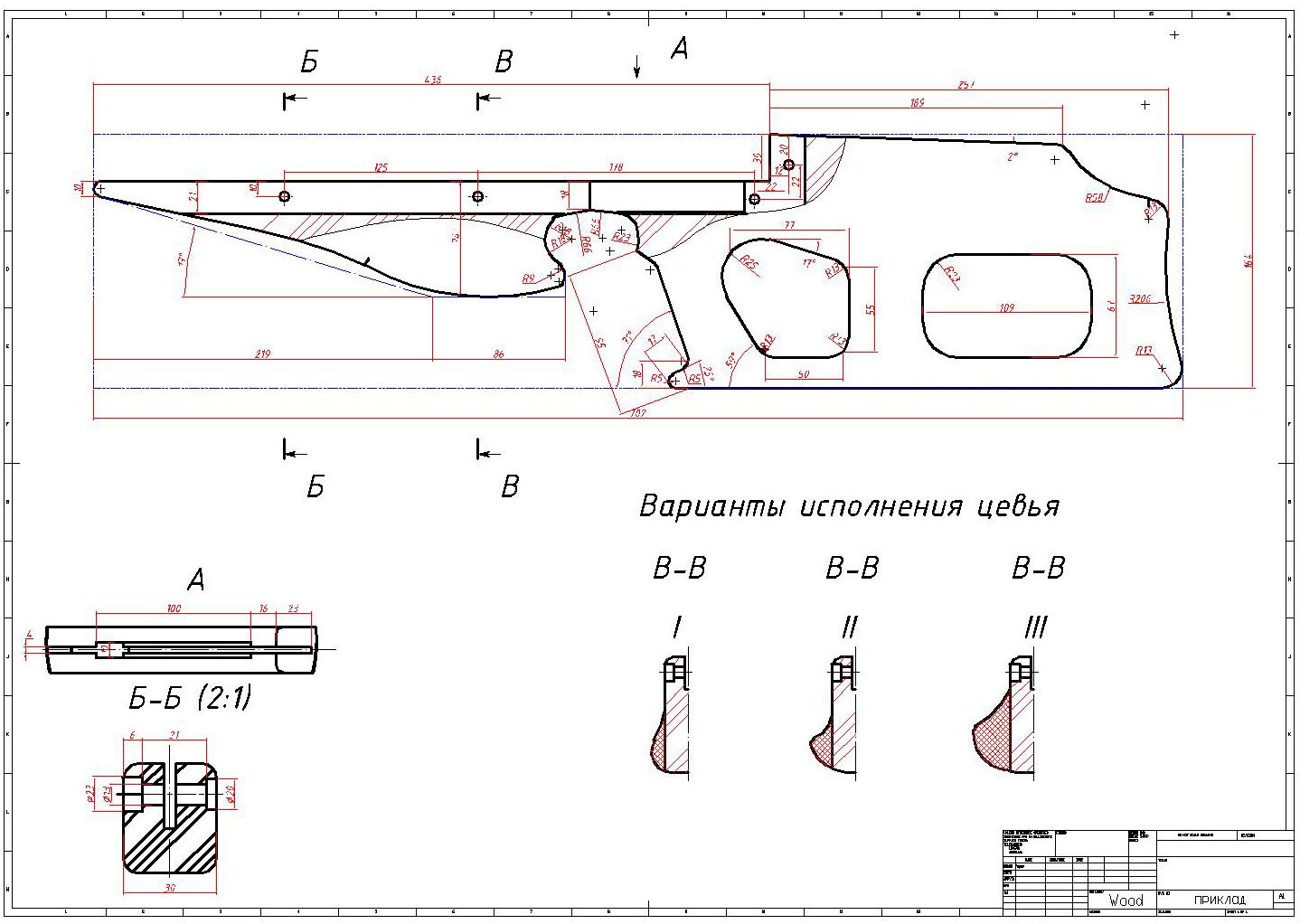

Приклад
развернуть

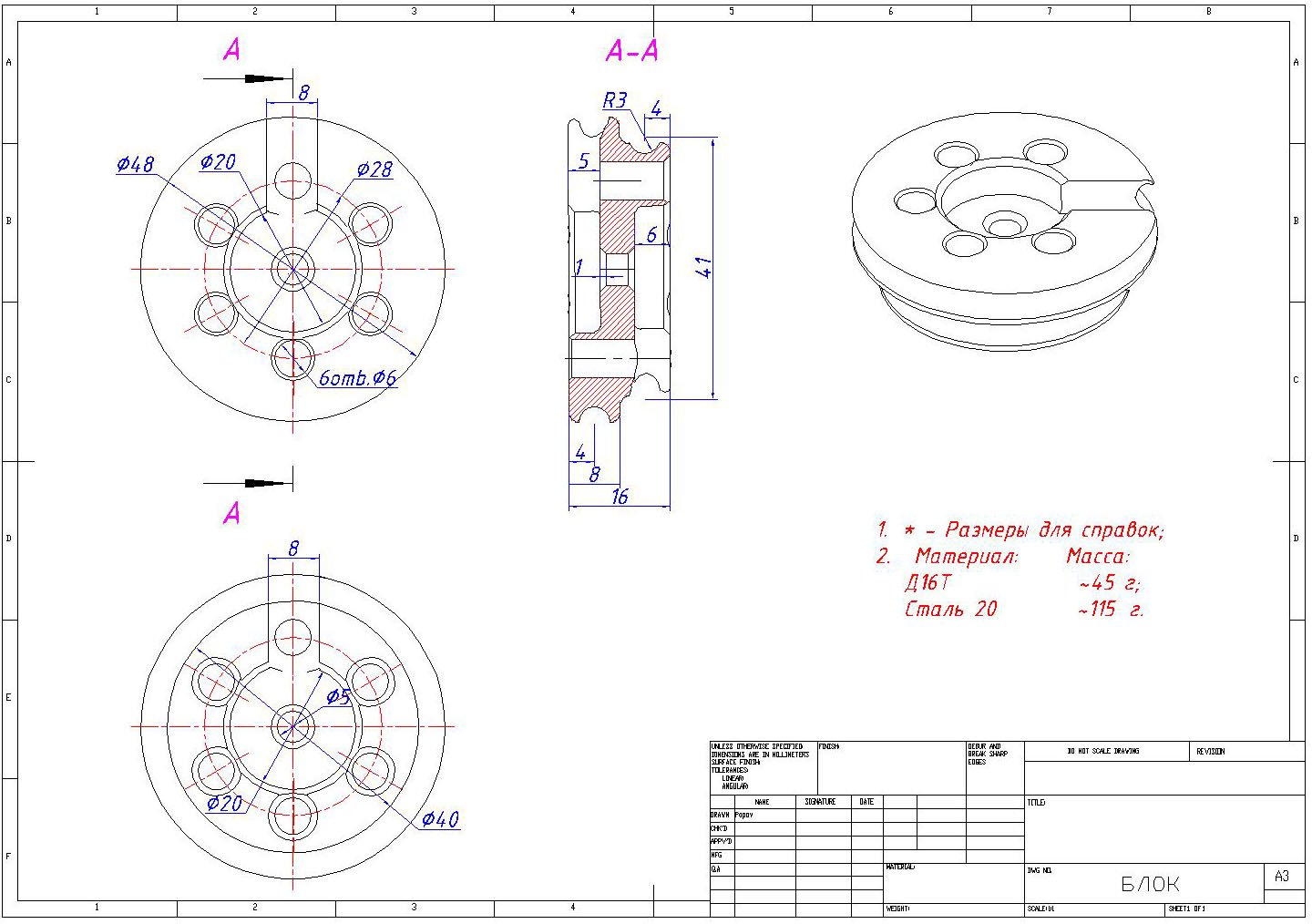

Блок
развернуть

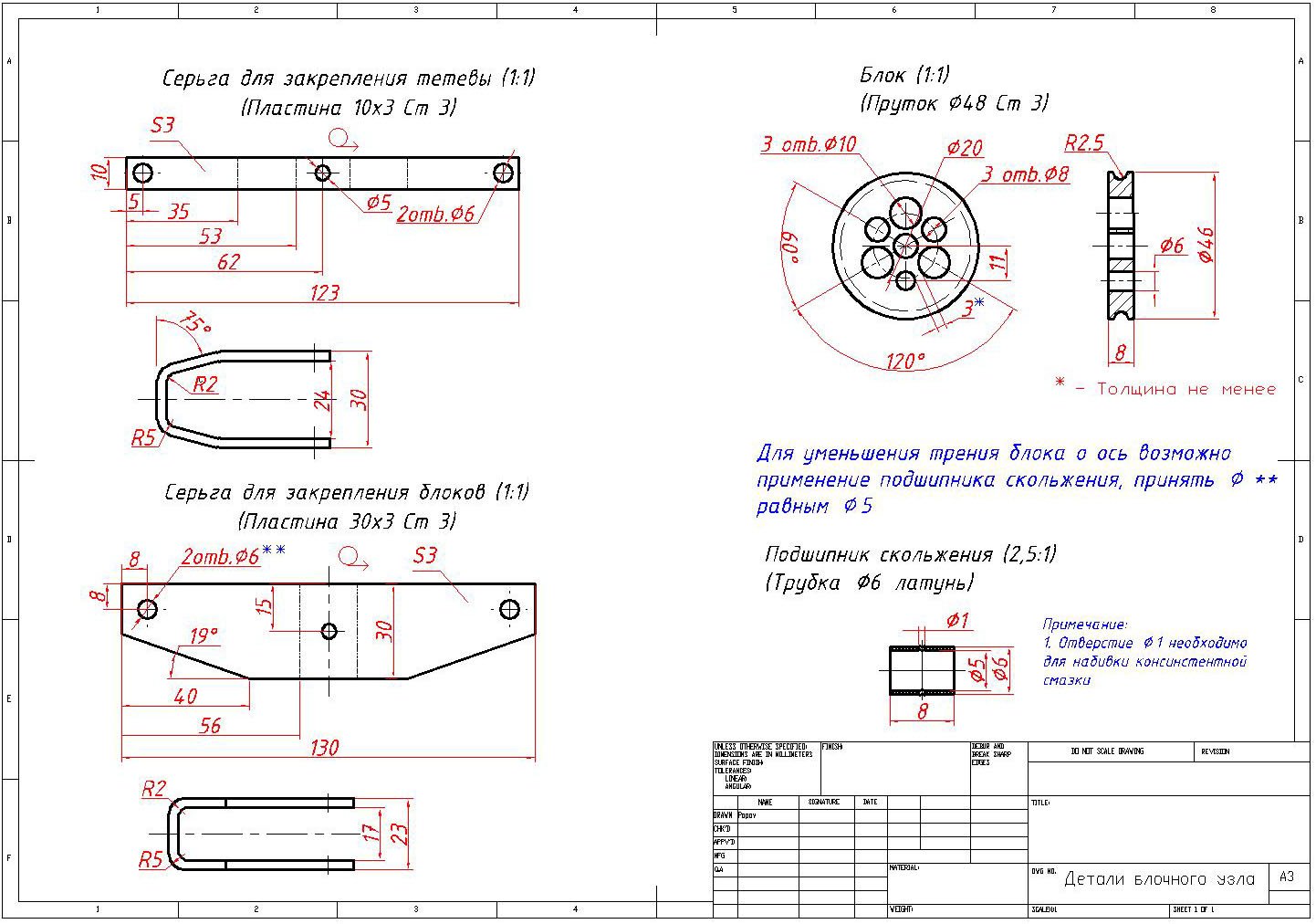

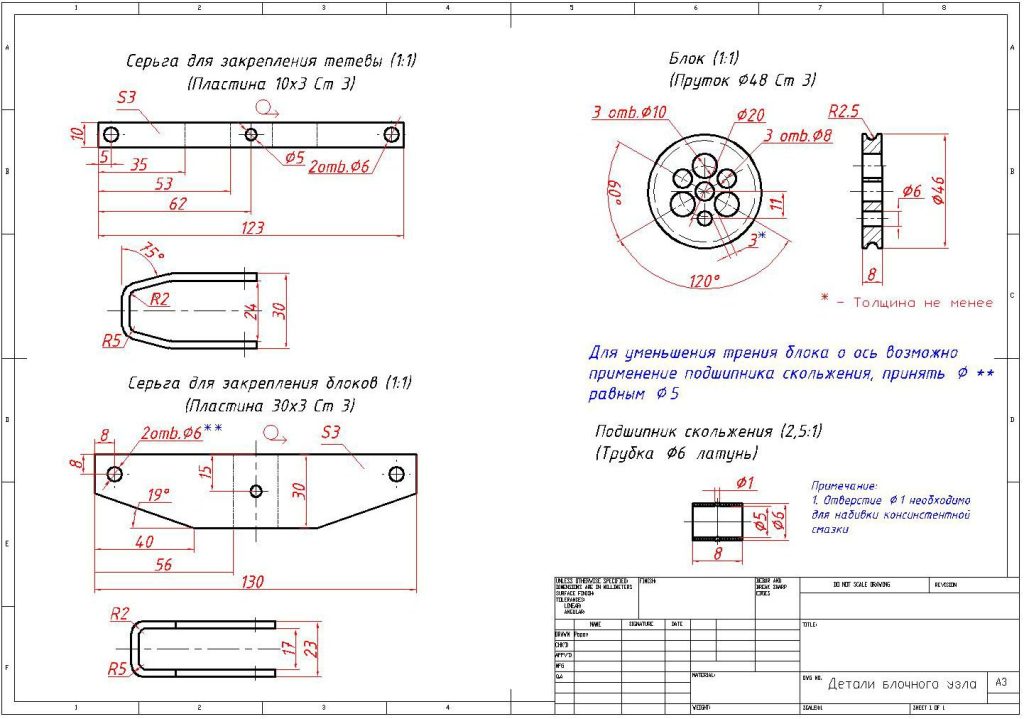

Детали блочного узла
развернуть

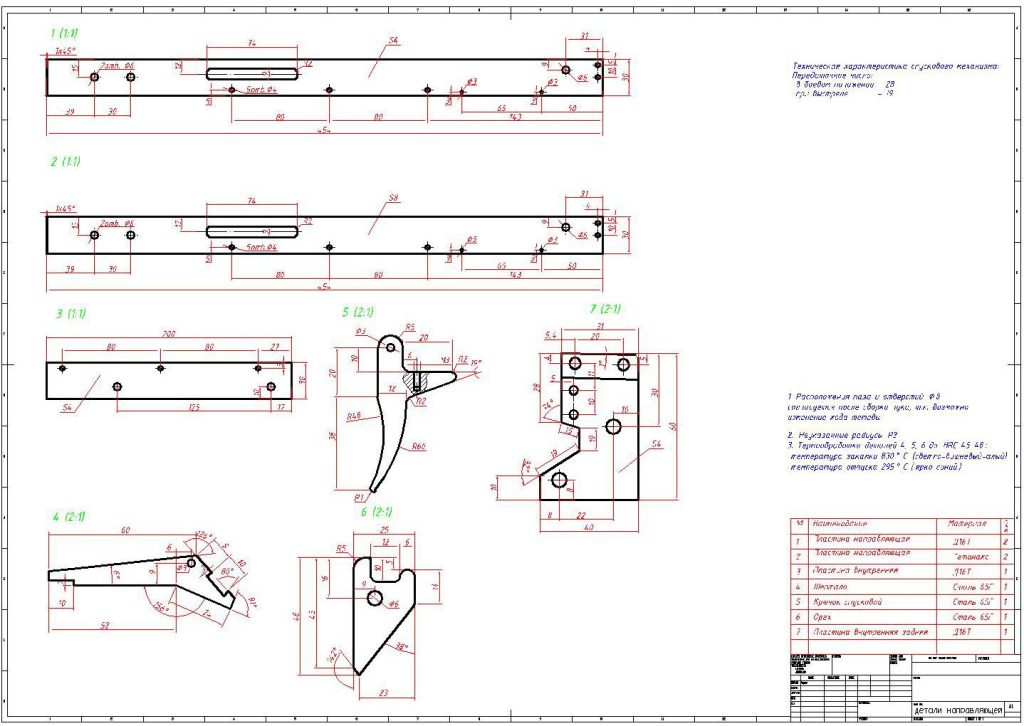

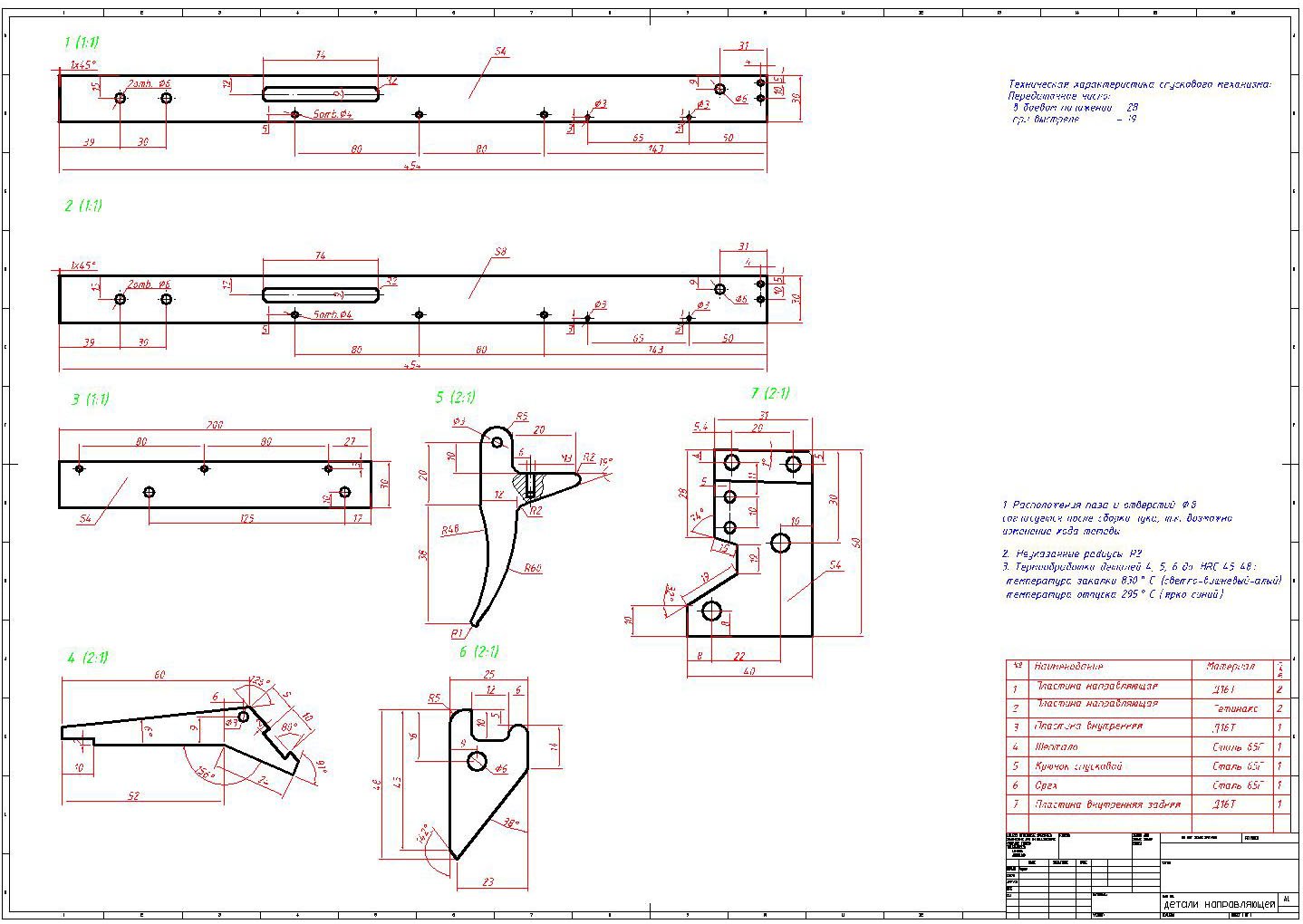

Детали направляющей
Корпусной узел
Сборочные чертежи, корпус в разрезах, крышки и блоки.
развернуть

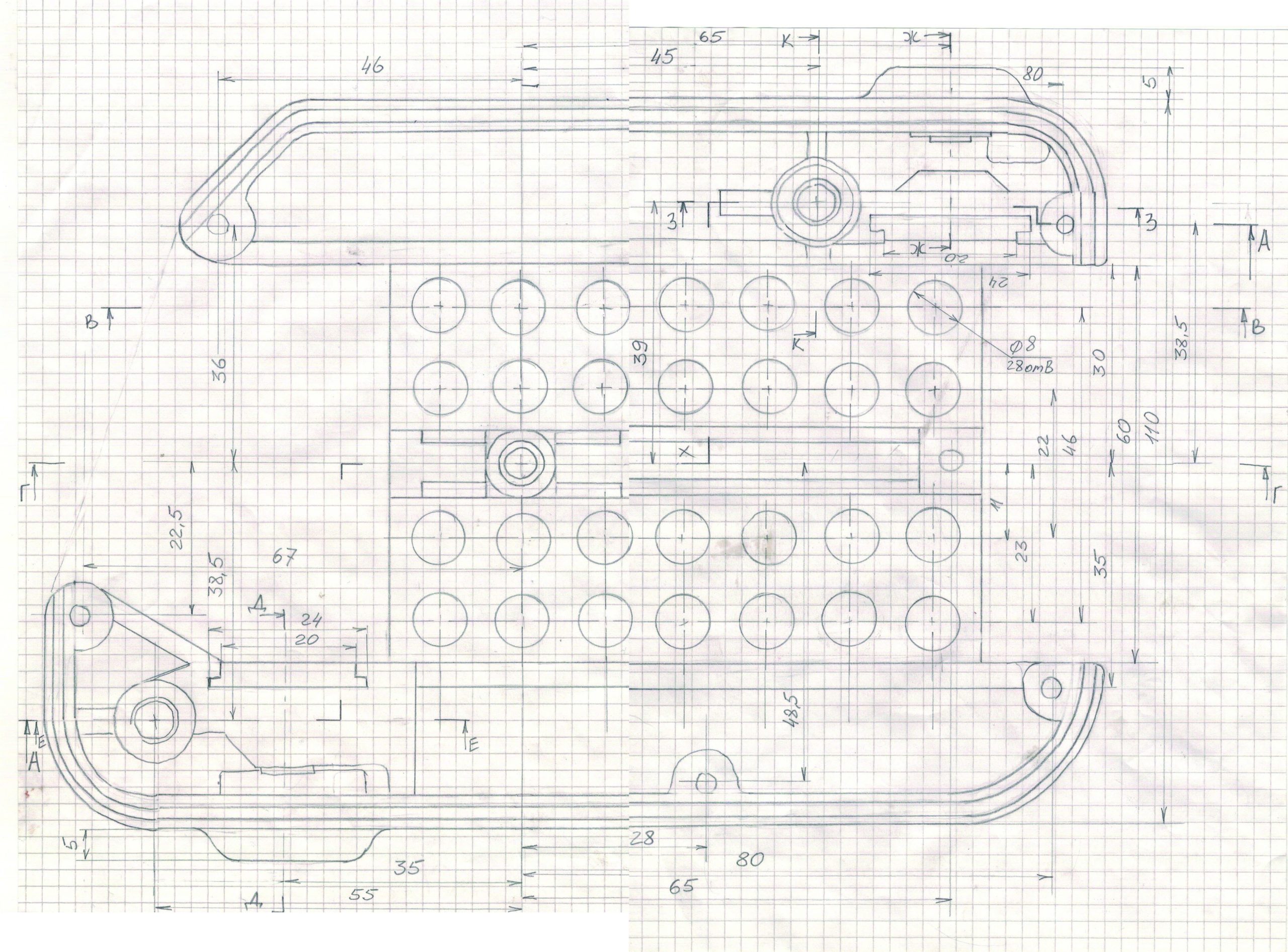

Сборочный чертёж 1
развернуть

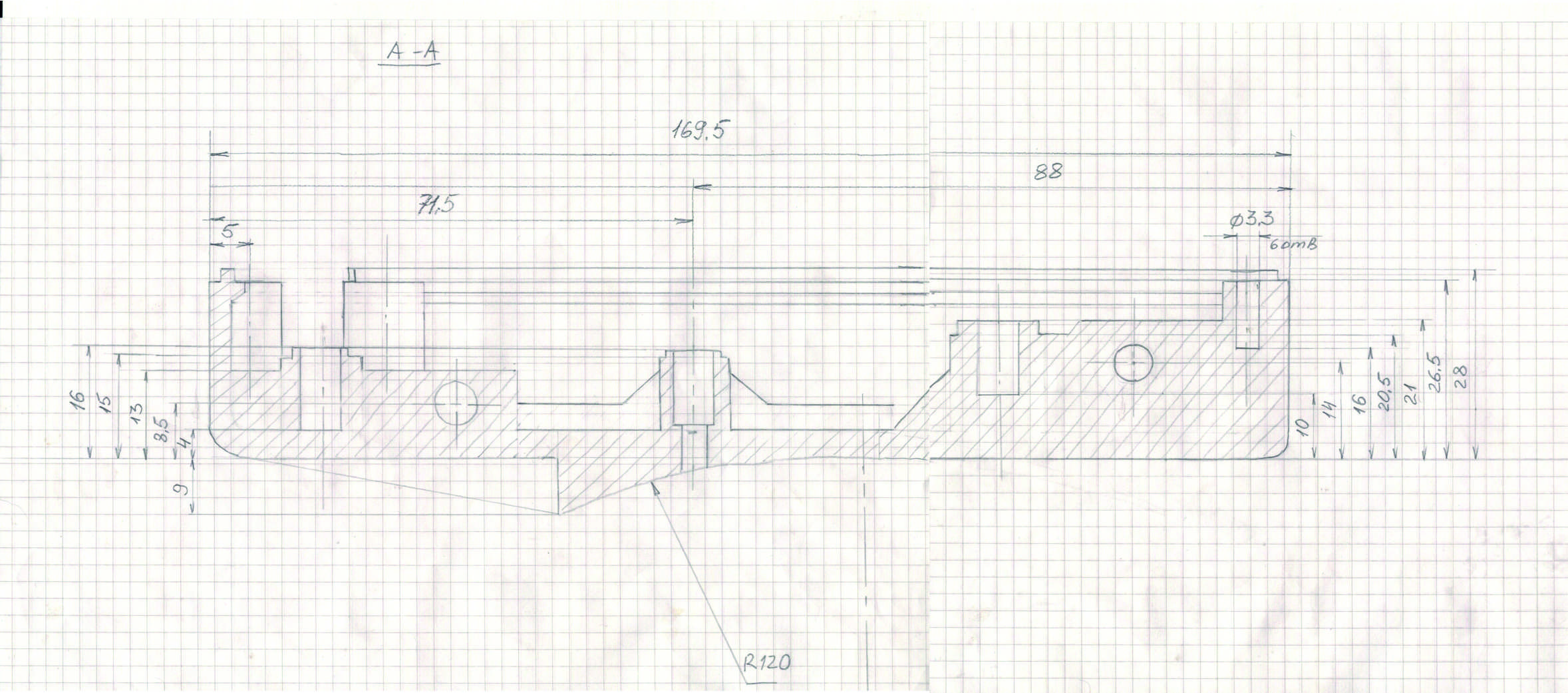

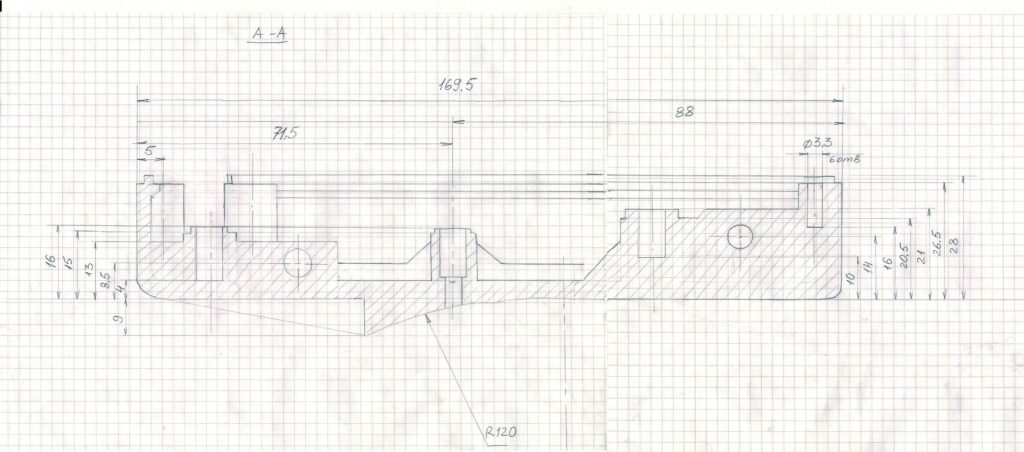

Сборочный чертёж 2
развернуть

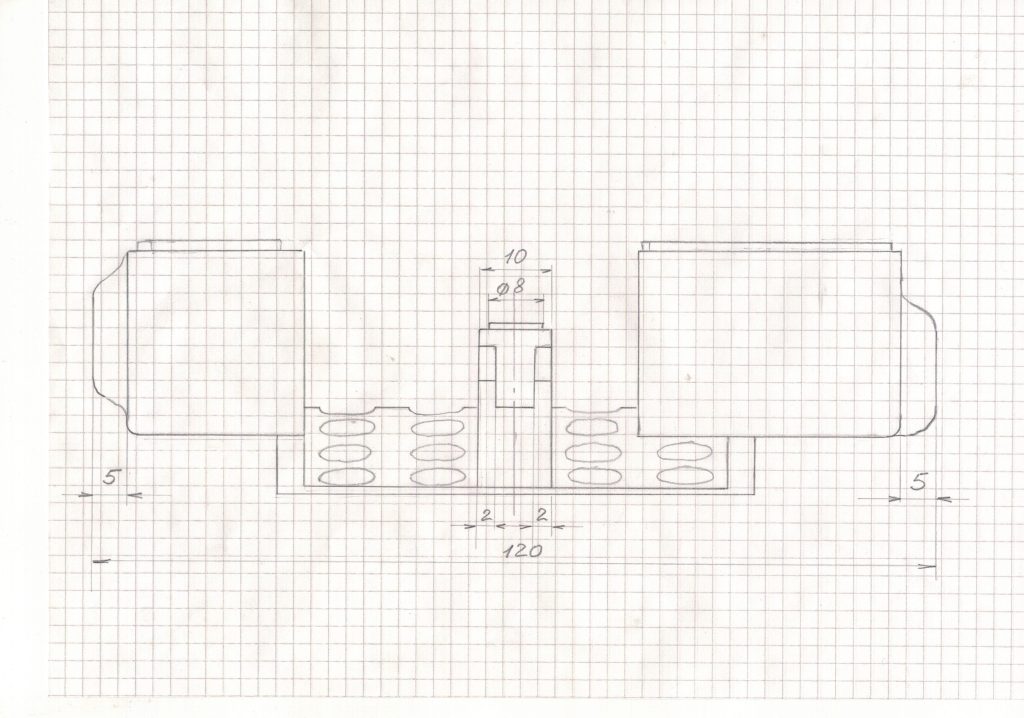

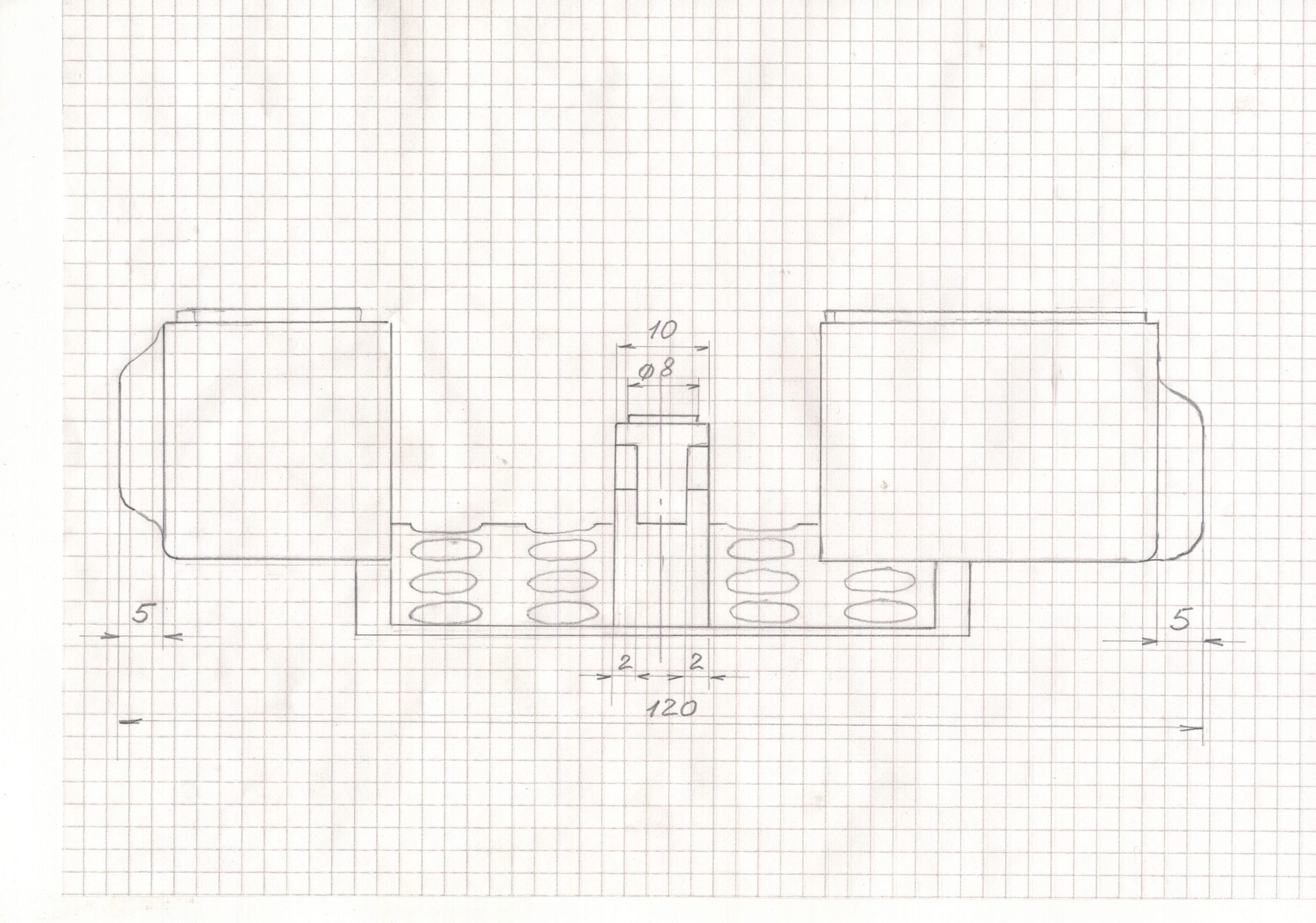

Сборочный чертёж 3
развернуть

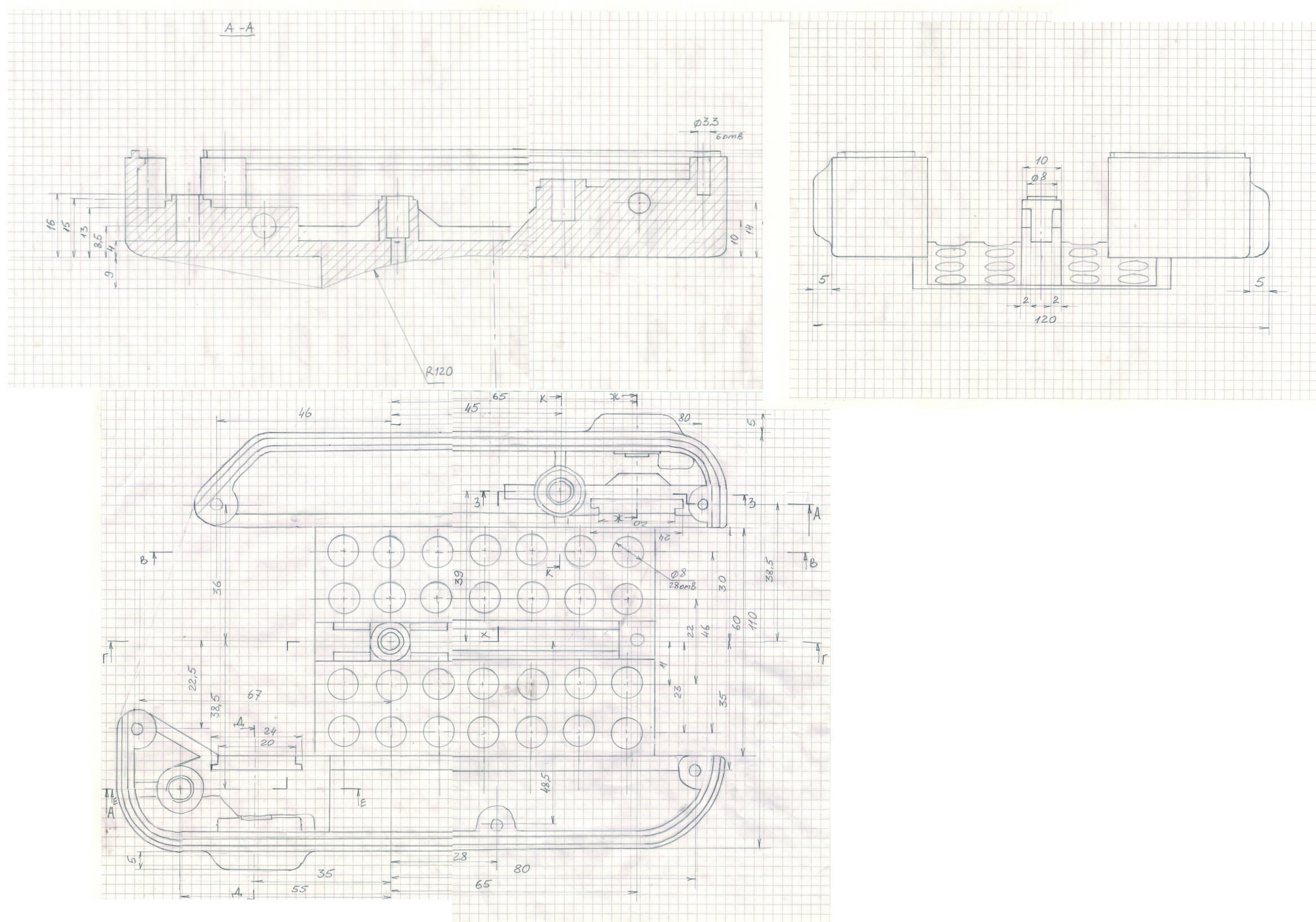

Корпус — три проекции
развернуть

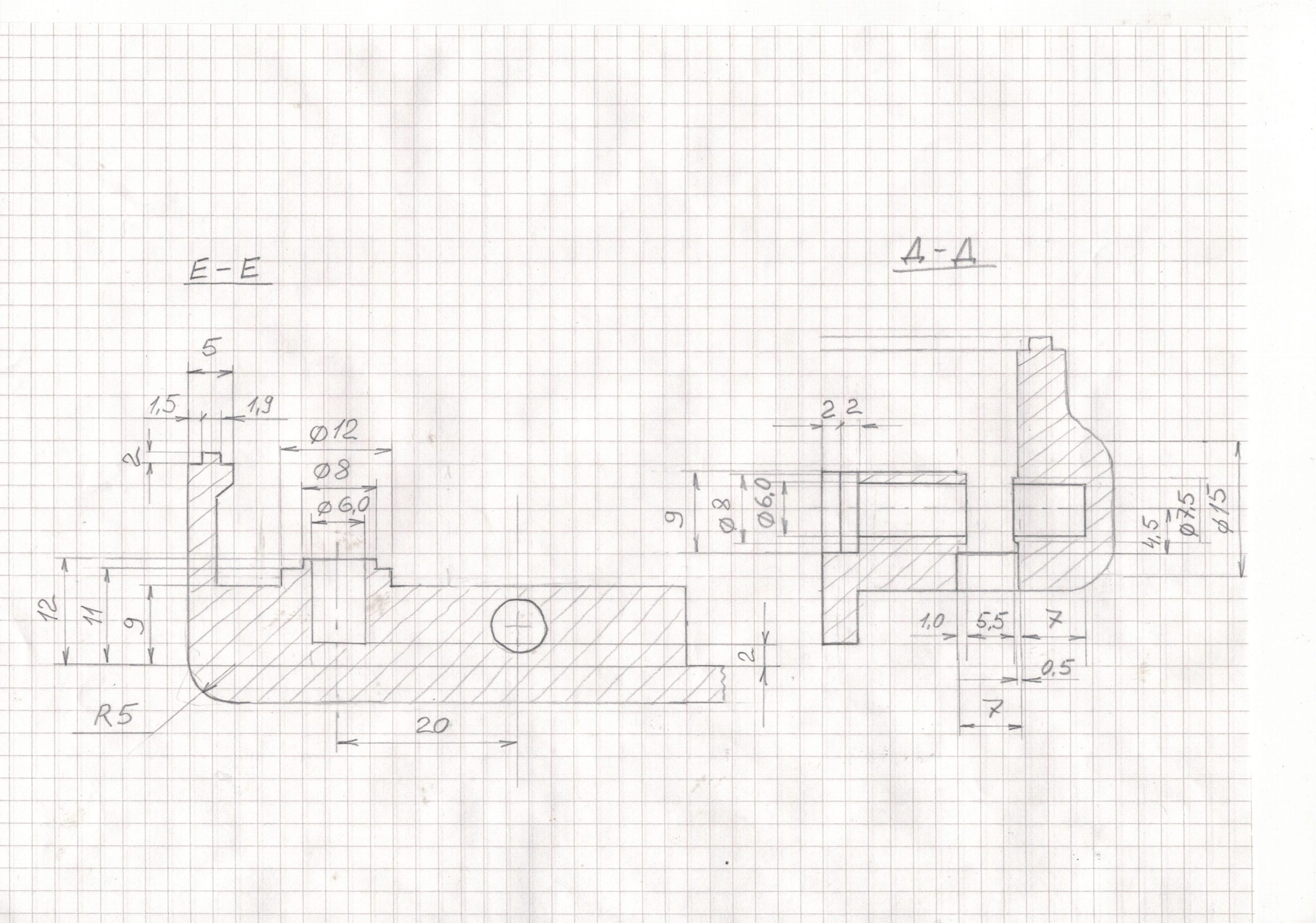

Корпус — разрезы Е-Е и Д-Д
развернуть

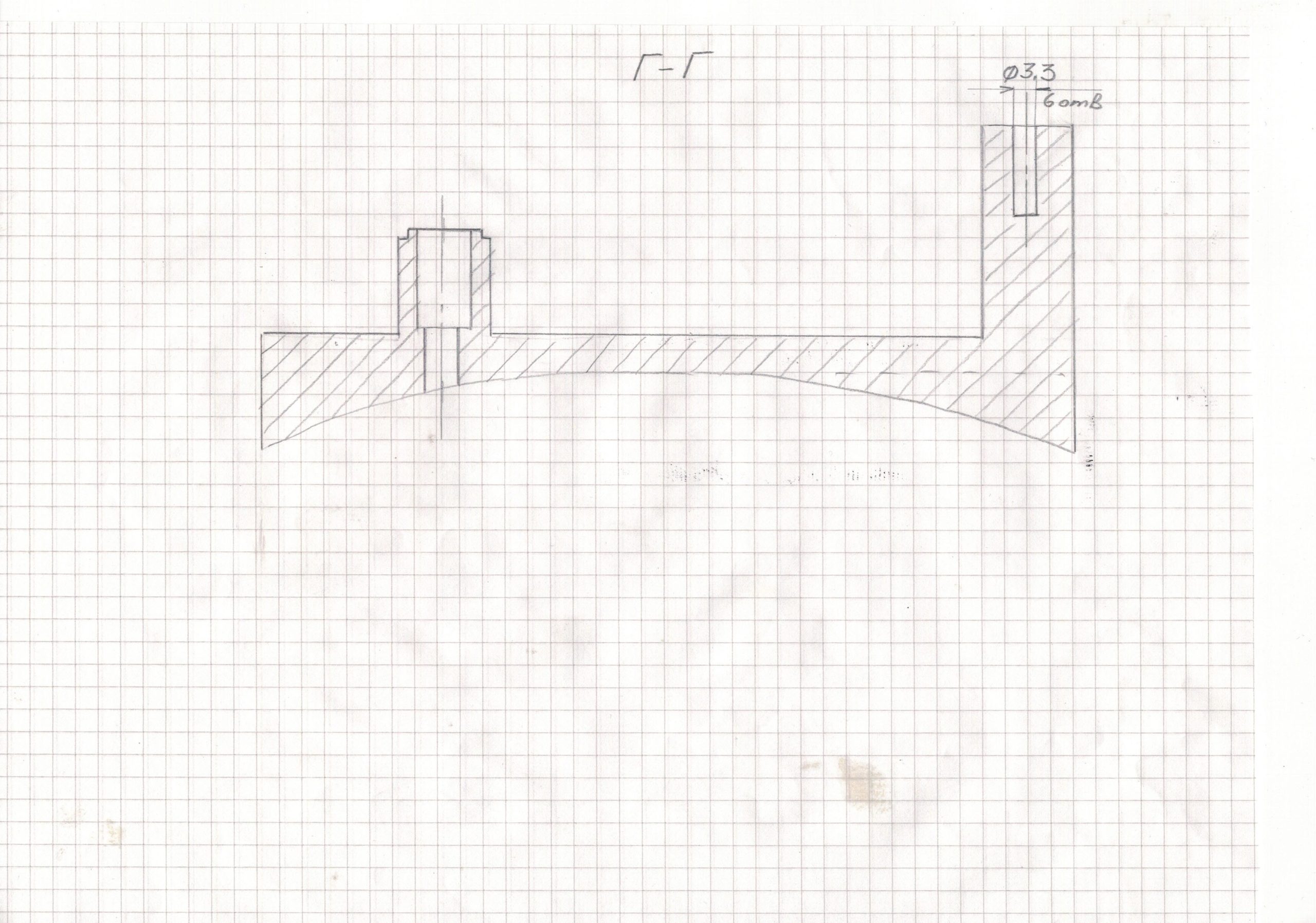

Корпус — разрез Г-Г
развернуть

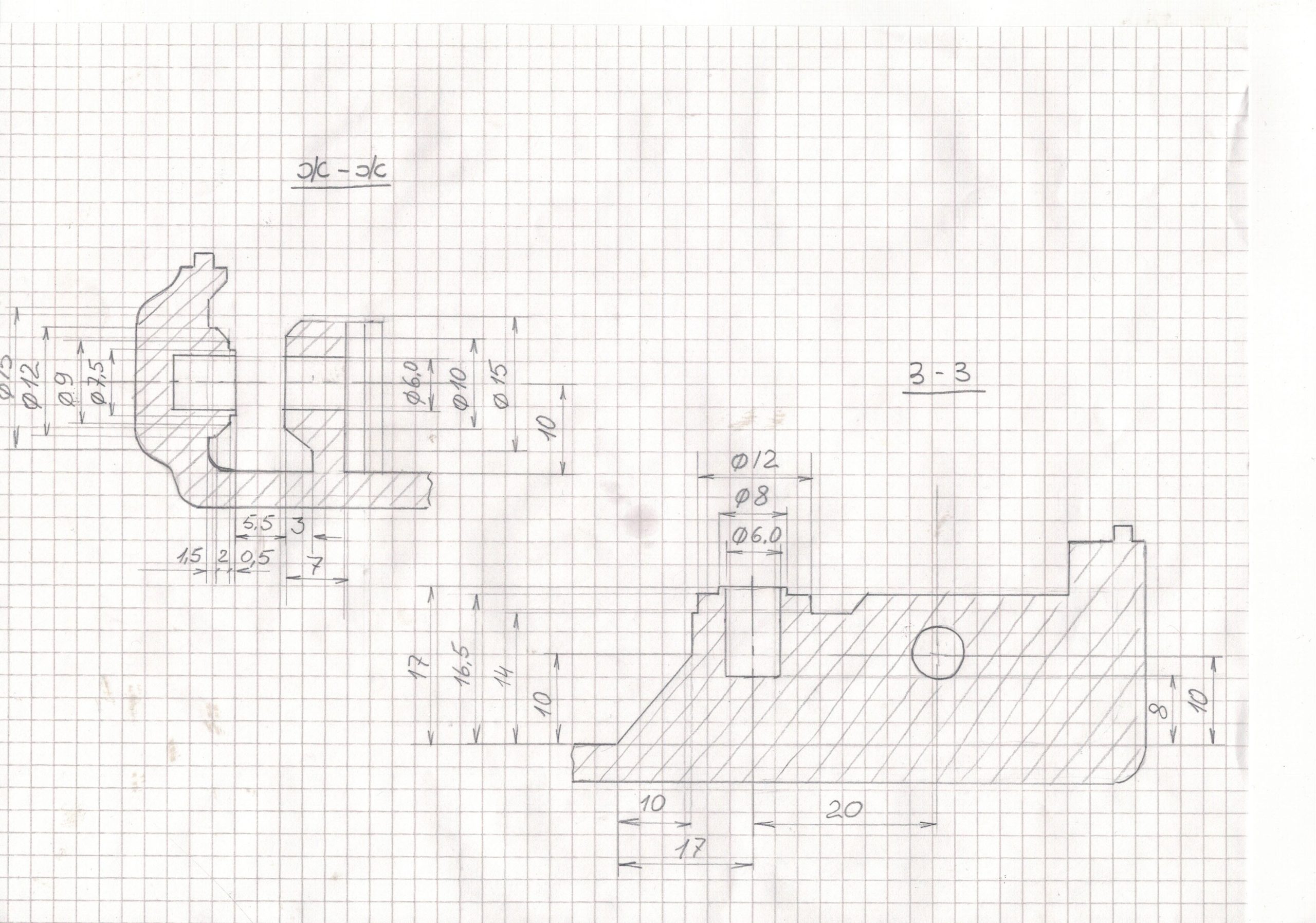

Корпус — разрезы Ж-Ж и З-З
развернуть

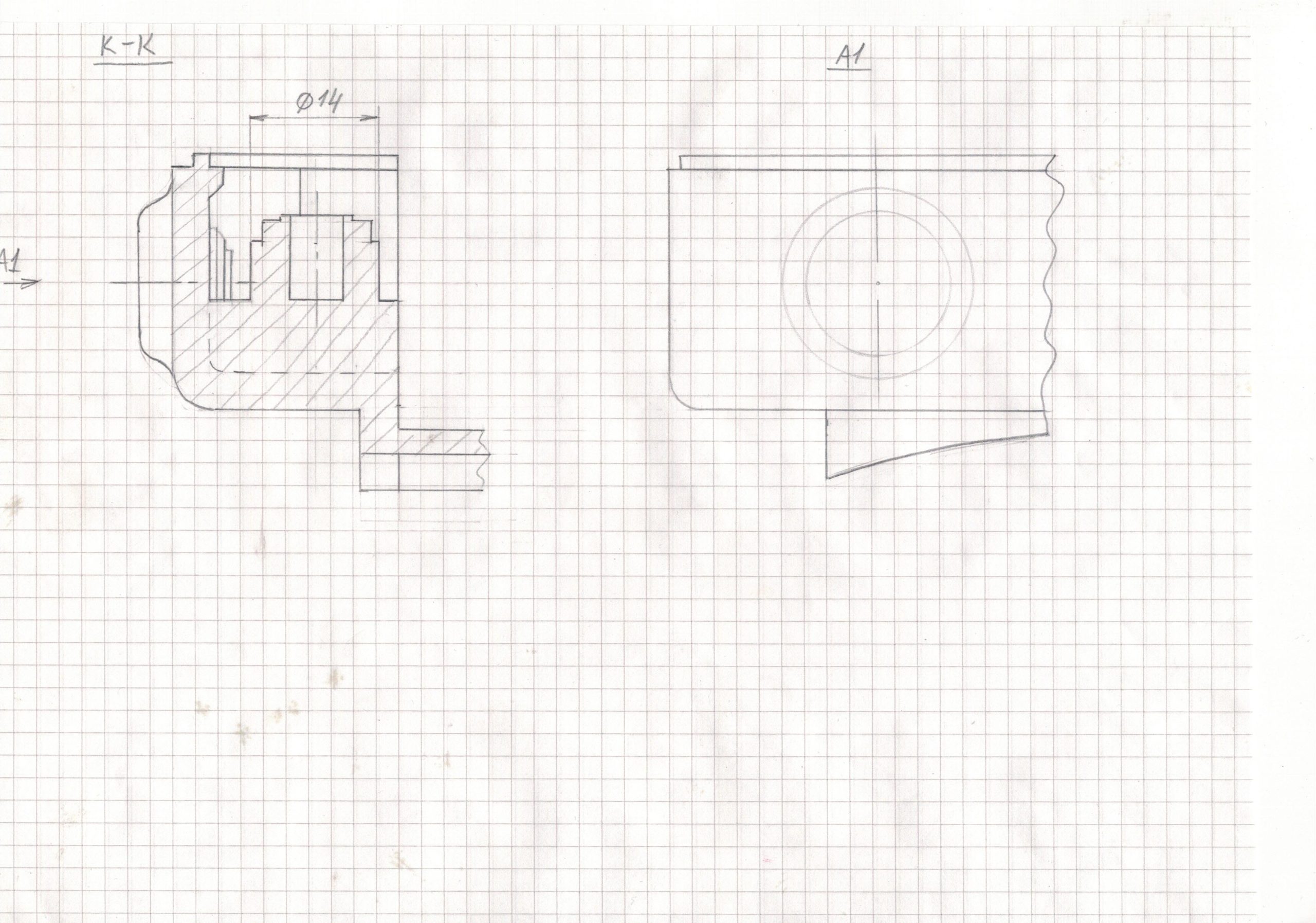

Корпус — разрез К-К
развернуть

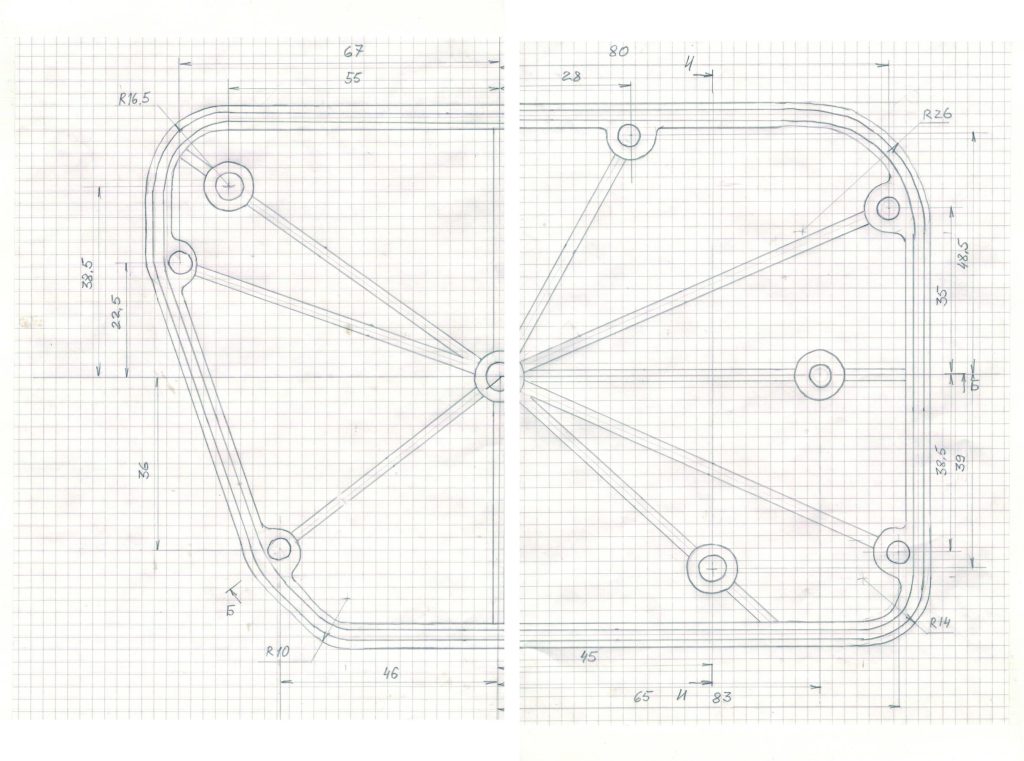

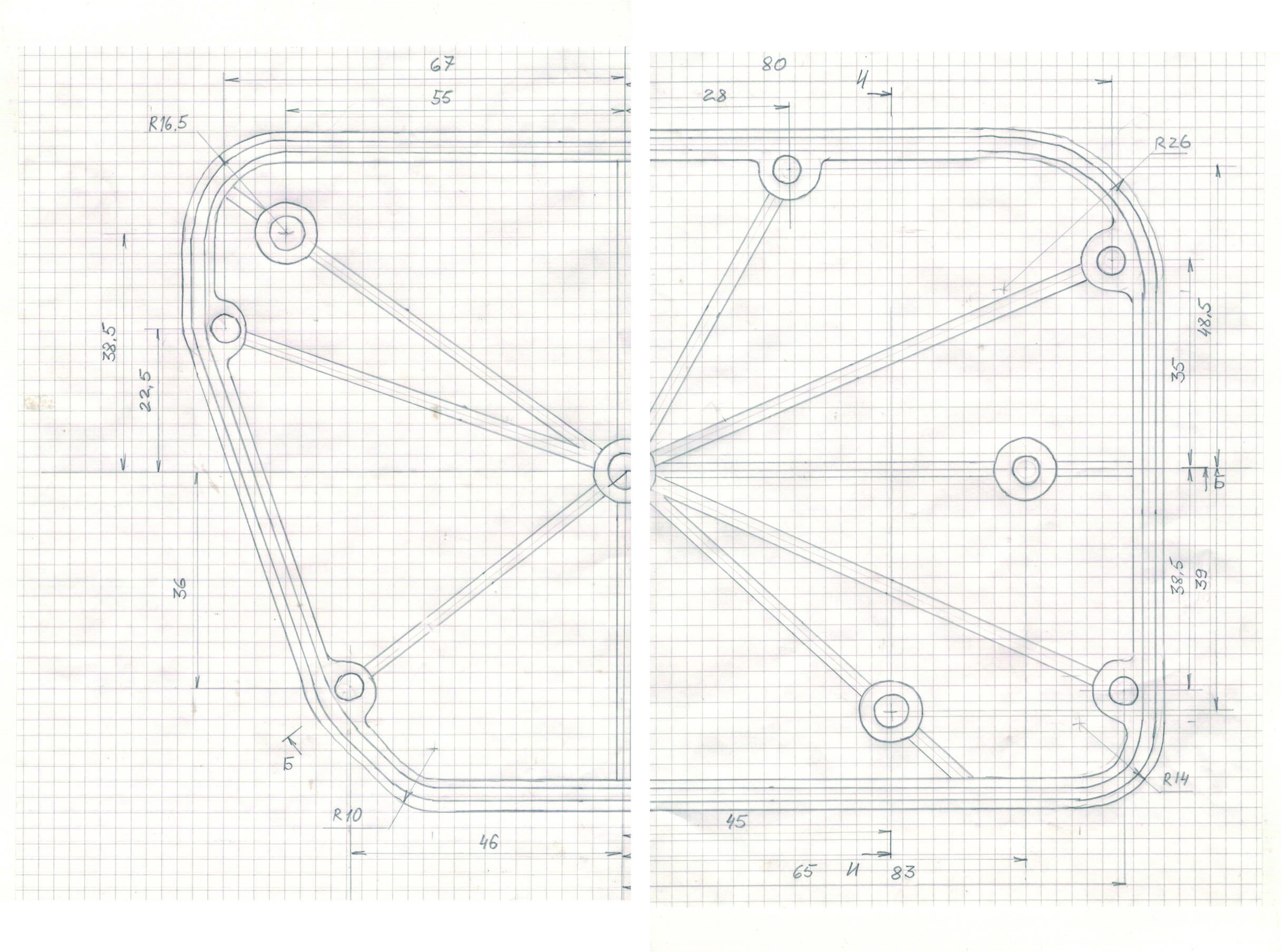

Крышка 1
развернуть

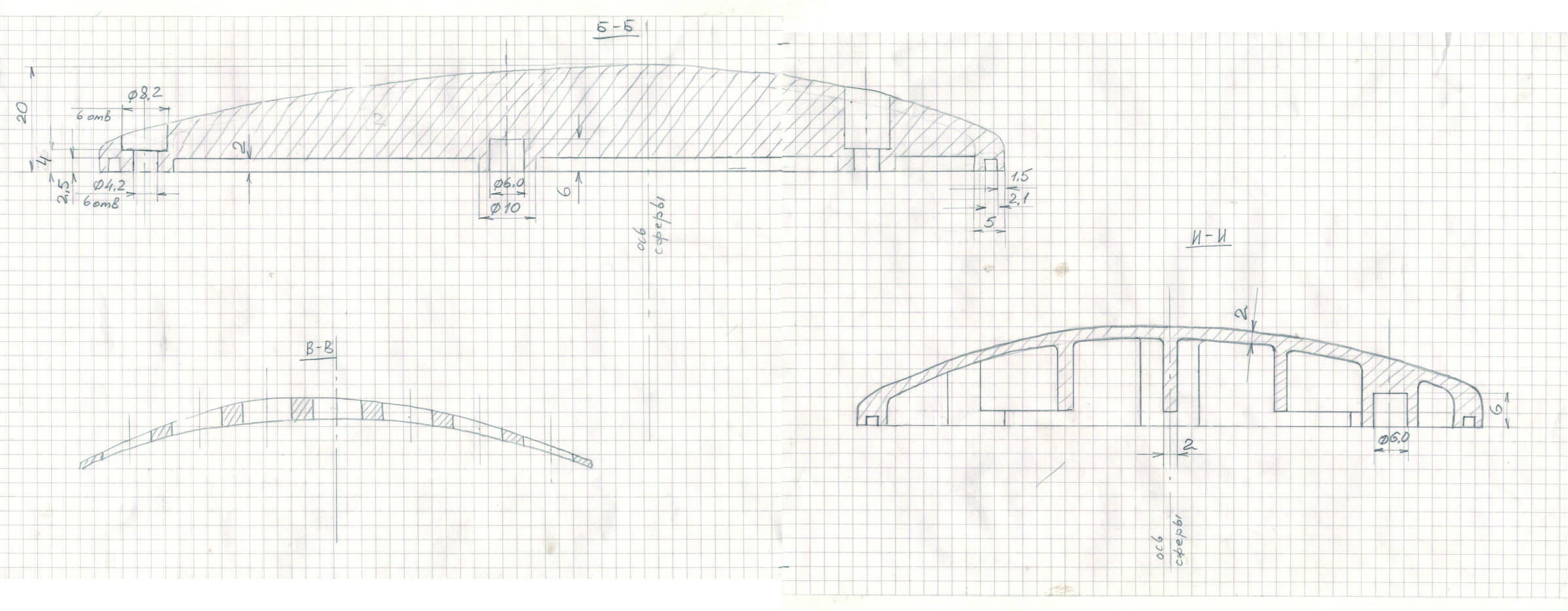

Крышка 2
развернуть

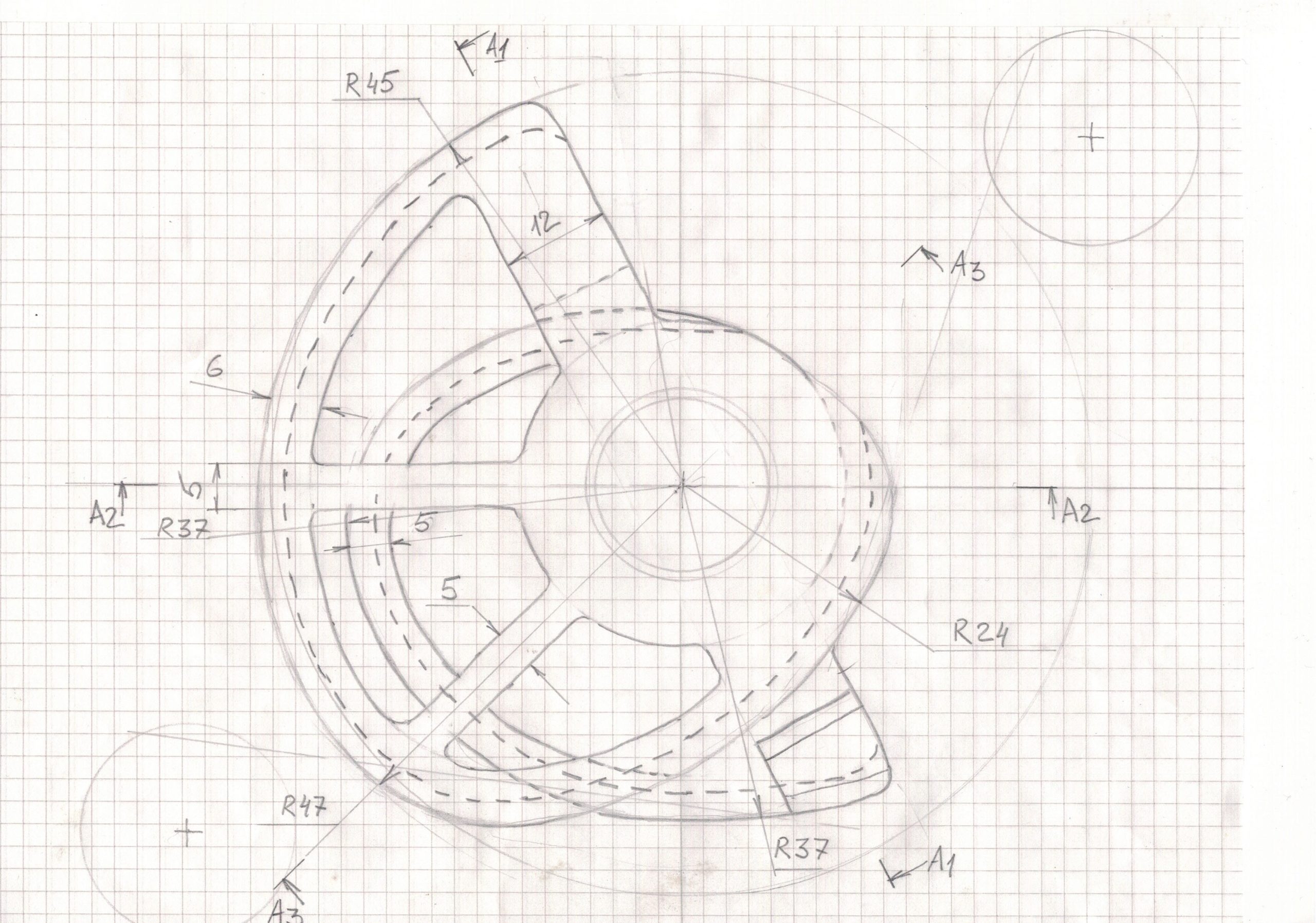

Блок 1
развернуть

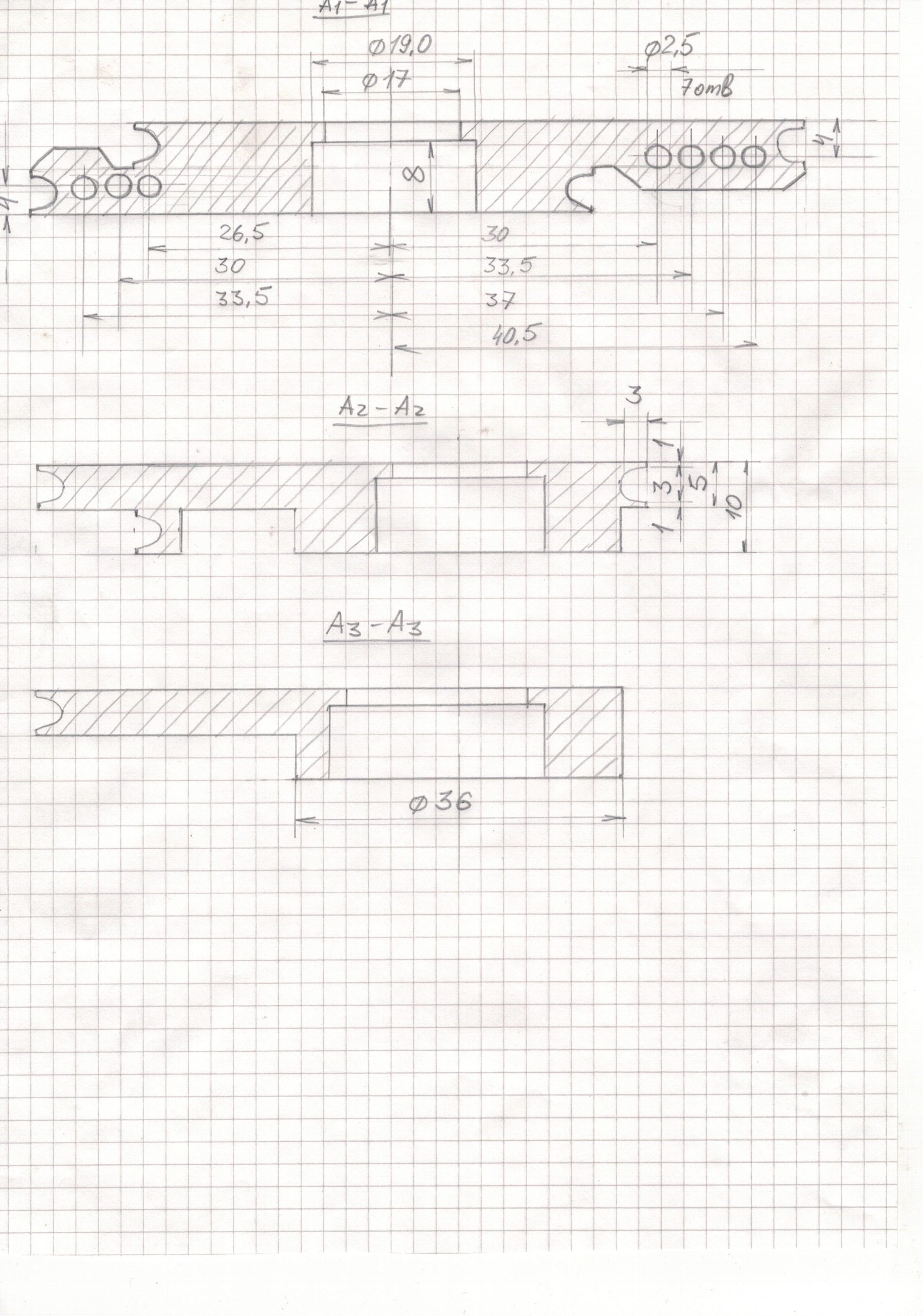

Блок 2
развернуть

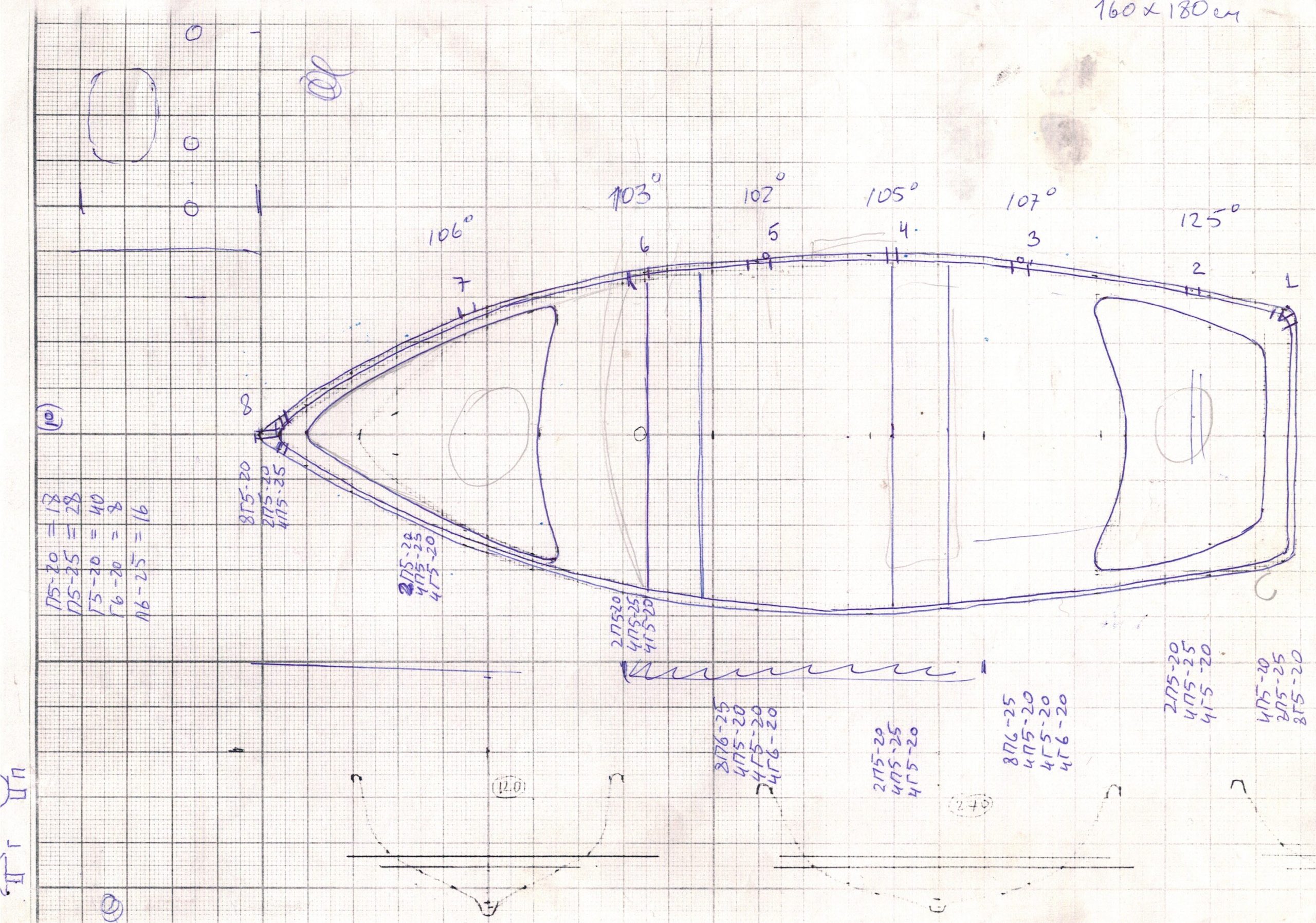

Лист без наименования
Листы как есть
Сканы оригиналов, вместе с пометками, штампами и следами карандаша. Ничего не перечерчивал: как лежало в папке, так и выложено.
Размеры проверяйте
Часть листов рисовалась под конкретный материал, который был под рукой. Перед раскроем сверьтесь со своим прокатом и крепежом.
Повторили — покажите
Если собрали по этим листам — напишите, интересно посмотреть. Нашли ошибку в чертеже — тем более пишите, поправлю.
